Microscopio virtual con zoom e imágenes navegables

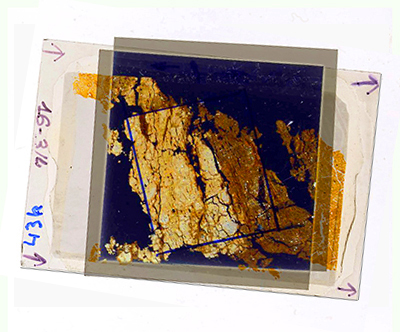

Contacto entre un horizonte Bt3 y el Ckt.

Microscópio con sólo polarizador

Aumentos bajos

Aumentos altos

Microscopio con polarizador y analizador

Aumentos bajo

Aumentos altos



Algunos rasgos micromorfólogicos de interés

(la imagen de la izquierda con sólo polarizador y a la derecha con nicoles cruzados).

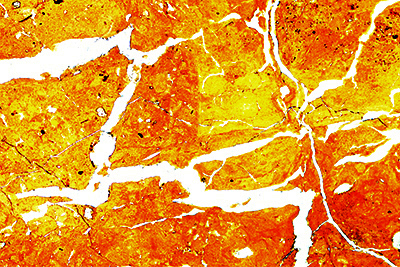

hor Bt3. Practicamente toda la arcilla es de origen iluvial

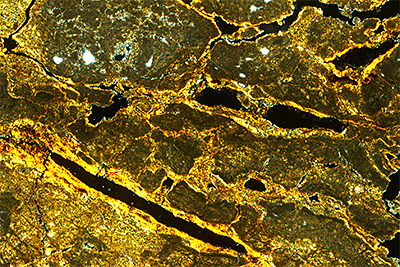

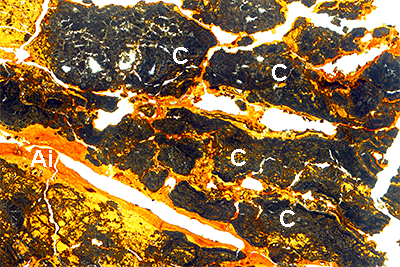

hor Ck. Revestimirntos (cútanes) de arcilla iluvial en un plasma de carbonatos (calcita) micríticos
Dos fases de iluviación de arcilla. Primero la amarilla, después la naranja, lo que representa un cambio en las condiciones de humedad del suelo.

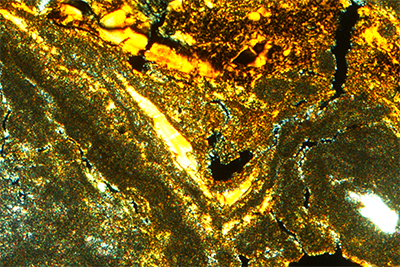

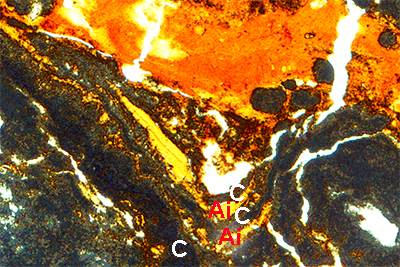

Revestimiento compuesto sobre un poro. Primero carbonatos, despues arcilla iluvial, luego carbonatos, arcilla de nuevo y finalmente carbonatos (cinco cambios en las condiciones del suelo; mas otro cambio representado por la arcilla iluvial amarilla del revestimiento y la naranja de la parte superior del campo microscópico).

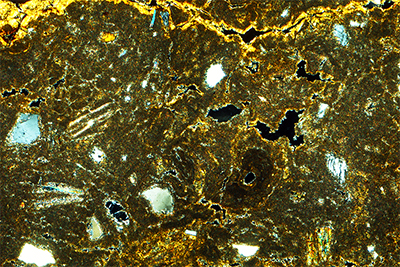

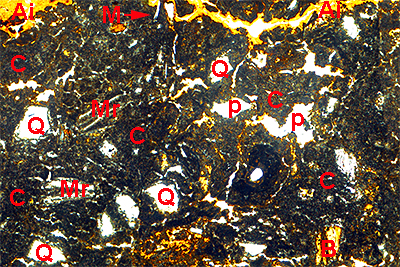

Reemplazamiento de la moscovita por los carbonatos

Ai, arcilla iluvial; C, carbonatos micríticos
p, poros; Q, arenas de cuarzo; M, moscovita; B, biotita; Mr, moscovita reemplazada por los carbonatos
