Condensador



Se encuentra situado entre el polarizador y la platina. En su parte superior tiene una lente removible (1) que puede ser intercalada o no en el camino de los rayos luminosos.

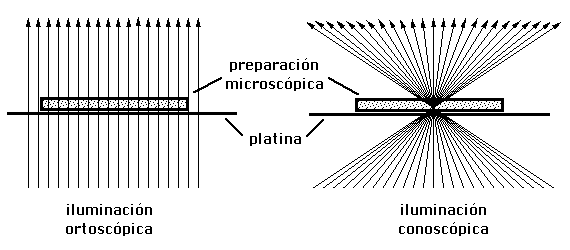

Cuando la lente frontal se encuentra retirada (2) de la marcha de los rayos luminosos, estos salen recorriendo caminos paralelos y se habla de iluminación ortoscópica. Cuando la lente se encuentra incorporada (3) los rayos convergen en el plano de la preparación microscópica y a esta iluminación se le denomina conoscópica.

Un diafragma iris, conocido como difragma de apertura, permite regular la intensidad del haz luminoso.
