Doble refracción



Cada onda se descompone en dos ondas

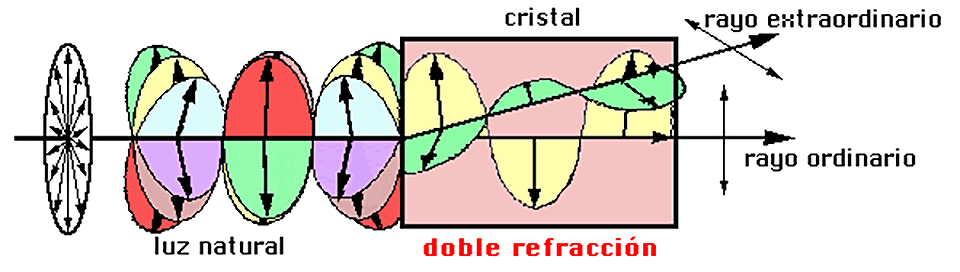

Cuando un rayo de luz atraviesa un cristal anisótropo se descompone en dos rayos cuyas ondas vibran en planos perpendiculares.

Uno de los rayos cumple con las leyes físicas de la refracción (rayo ordinario) mientras que el otro no (rayo extraordinario). Ambos tienen valores diferentes del índice de refracción (vibran con direcciones diferentes).

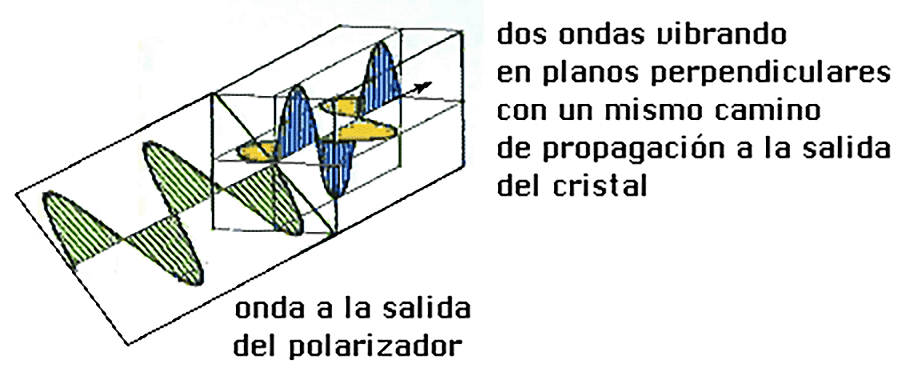

Ambos rayos siguen caminos diferentes dentro del cristal, pero a la salida de este se puede considerar que siguen caminos paralelos aunque las direcciones de vibración continuan siendo perpendiculares.

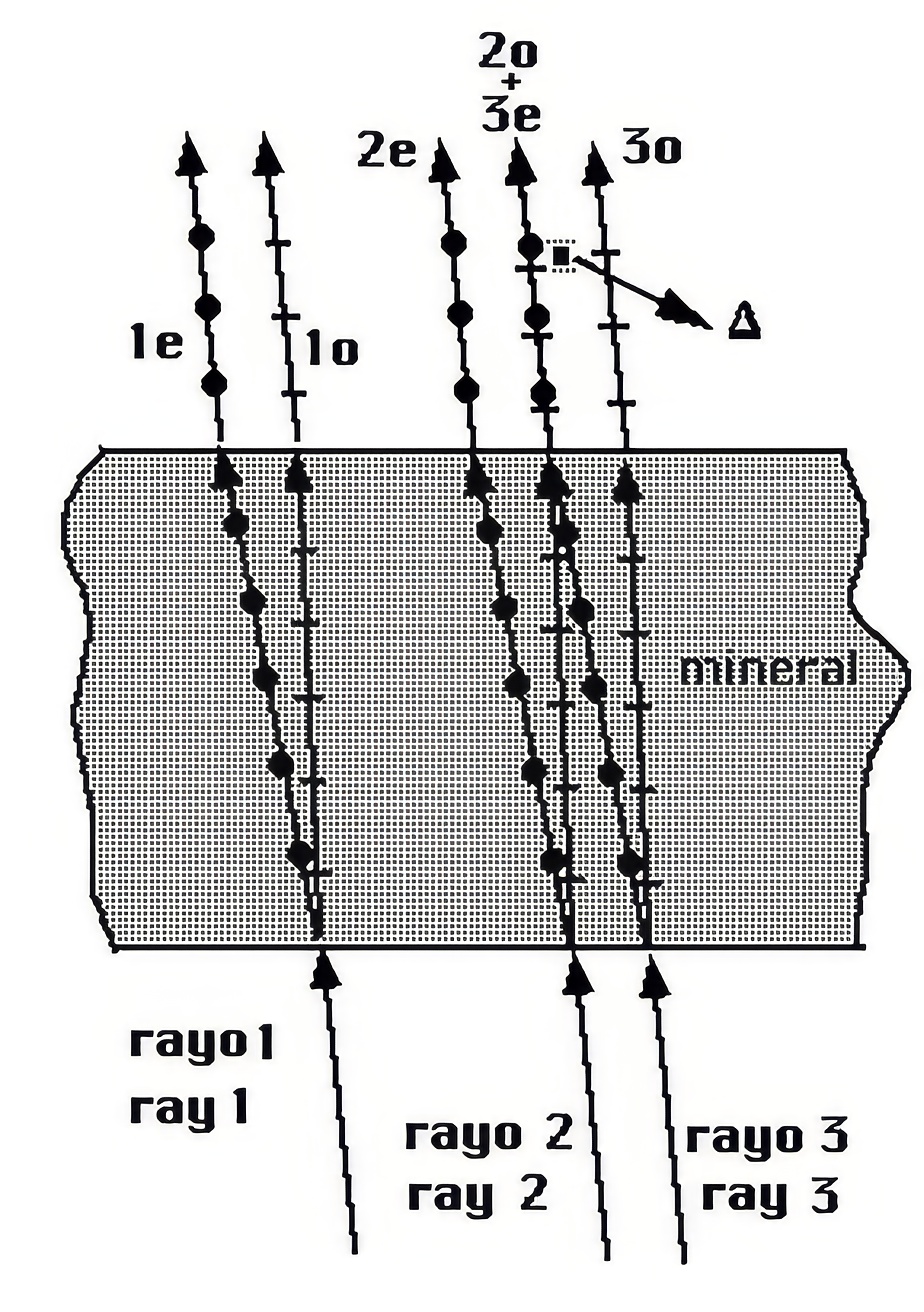

Esta simplificación es correcta ya que en una emisión de ondas luminosas hay un número infinito de rayos paralelos y, como se muetra en la figura siguiente, el componente extraordinario de un rayo (3e) se superpone con el componente ordinario (2o) de una onda inmediatamente próxima. El resultado es que a la salida del cristal por cada onda primitiva existen dos que vibran en planos perpendiculares siguiendo un único camino de propagación.

Como la velocidad será distinta para cada dirección de vibración, estas dos ondas irán desfasadas, habrá un retardo (delta, en la figura) a la salida del cristal que dependerá de la naturaleza del mineral y de sus espesor.
