Unidades estructurales
|

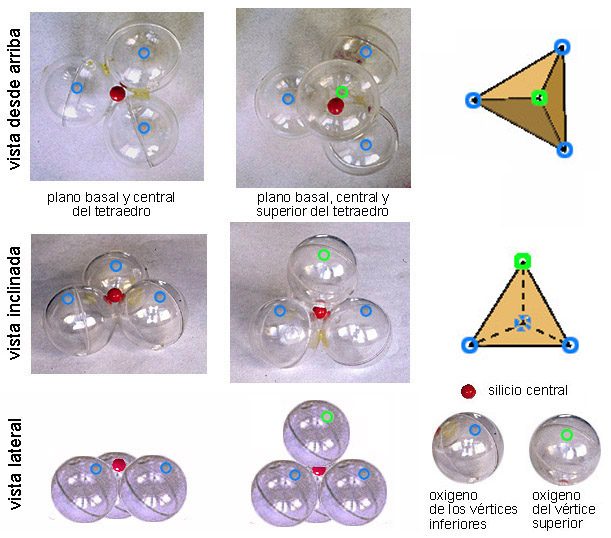

Los filosilicatos, como todos los demás grupos de silicatos, están constituidos por una unidad estructural Si-O que es un tetraedro de coordinación con el Si en el centro y cuatro oxígenos en cada uno de los vértices del tetraedro. Los tetraedros son pirámides de base triangular, con todas sus caras iguales, (cuatro triángulos equiláteros). | |
|

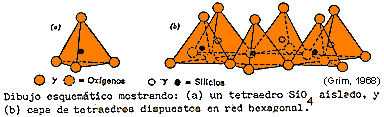

El tetraedro Si-O se encuentra eléctricamente descompensado (el Si aporta cuatro cargas positivas frente a la ocho negativas de los cuatro oxígenos de los vértices), por lo que ha de unirse a otros cationes para neutralizar las cargas. En estas estructuras cada vértice de la cara basal pertenece a dos tetraedros vecinos (cada oxígeno se coordina a dos silicios), dando una capa de tetraedros. | |
|

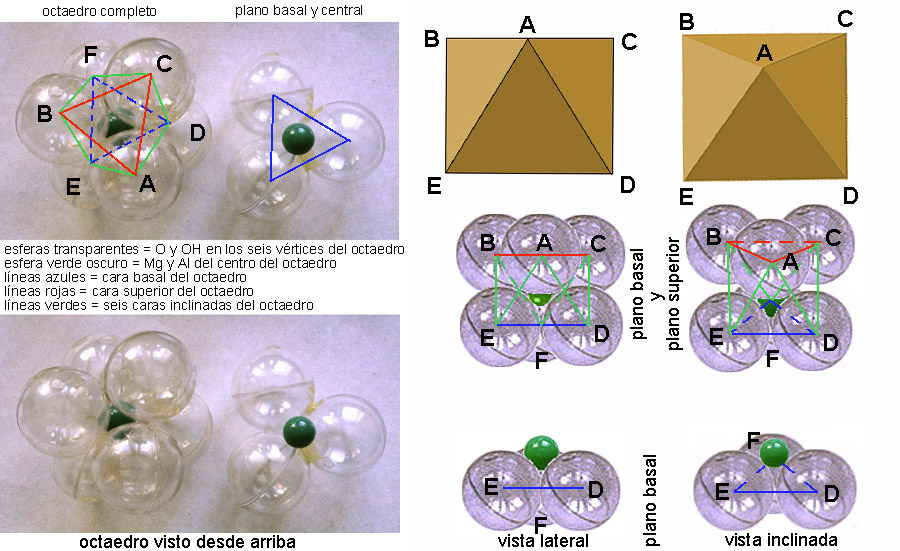

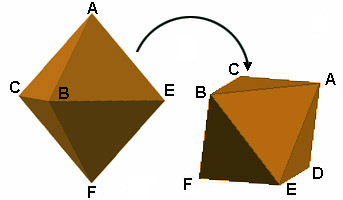

Los tetraedros, en el caso de los filosilicatos, comparten su vértice superior con un octaedro de coordinación, con Al y/o Mg en el centro y O y/o OH en los seis vértices. Los octaedros son bipirámides con su plano ecuatorial cuadrado y todas sus caras triángulos equiláteros iguales. Los octaedros en estas estructuras se disponen apoyados en una de sus caras. | |
|

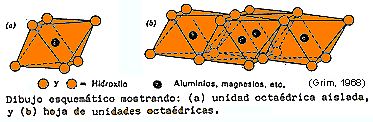

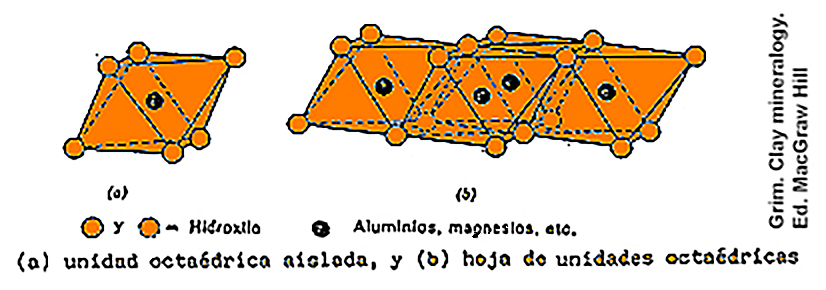

Estos octaedros se encuentran también descompensados eléctricamente (dos cargas positivas si el catión octaédrico es el Mg o tres si se trata de Al, frente a las 12 posibles cargas negativas que pueden aportar los seis vértices). Para neutralizarse se comparten entre sí sus vértices formando una capa de octaedros (además se unirán a los silicios de la capa tetraédrica). | |
|

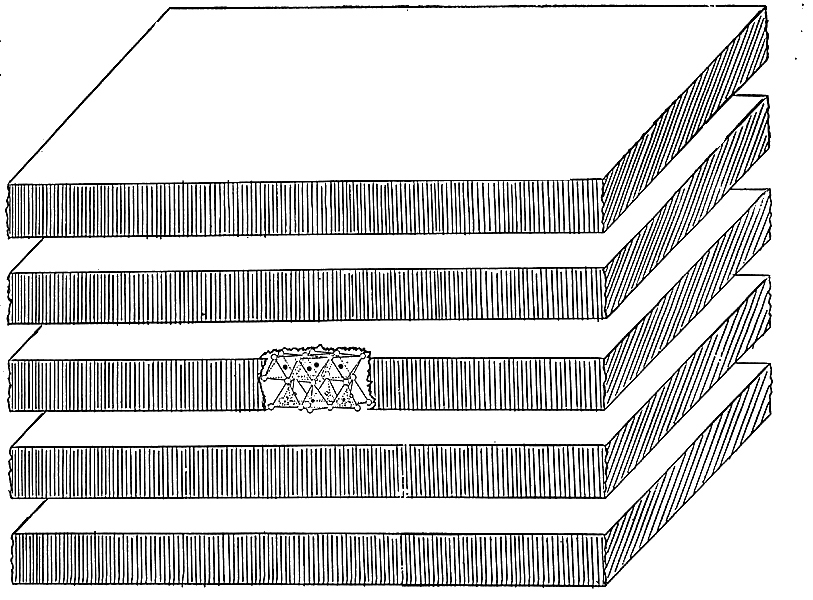

Las capas de tetredros y octaedros se acoplan dando láminas que al repetirse forma la estructura cristalina. |
